組合鍵特殊功能
1)進入系統文件按屏幕下最右邊軟軟鍵（next鍵）加其左傍的鍵加電源鍵，操作方法同時按下該兩個軟件加電源鍵開機
2)系統屏保:當長期加工而不需要進行任何操作時,為了延長CRT的使用壽命可通過同時按下任何一個功能鍵和CAN鍵,使系統屏保(黑屏),再需要操作時,按下任何一個功能鍵就可以解除屏保.
3)同時按下N0鍵CAN鍵系統接通電源,機床返回參考點前不進行軟限位檢查.
4)同時按下RESET鍵和CAN鍵,可以暫時解除系統的100號(參數寫保護打開)報警.
5)同時按下RESET鍵和DELET鍵,統接系通電源,就可以清除系統內存中的全部?jī)?nèi)容.
6)按下RESET,統接系通電源,就可以清除系統的參數,各種補償值,及PMC的參數.
7)按下DELET鍵,統接系通電源,就可以清除系統內存中的全部加工程序.
8)同時按下PROGRM鍵和DELET鍵,統接系通電源,可以解除系統的101號(編輯程序時系統突然斷電)報警.

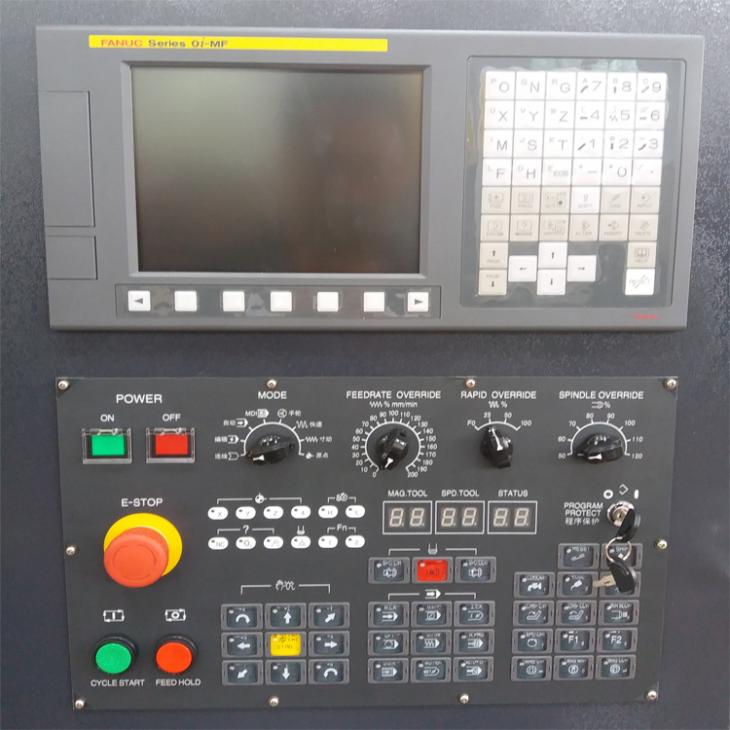

常用按鍵說明
1 ALTER 修改程序及代碼
2 INSRT 插入程序
3 DELET 刪除程序
4 EOB 完成一句 (END OF BLOCK)
5 CAN 取消(EDIT 或 MDI MODE 情況下使用)
6 INPUT 輸入程序及代碼
7 OUTPUT START 輸出程序及指令
8 OFFSET 儲存刀具長度、半徑補當值
9 AUX GRAPH 顯示圖形
10 PRGRM 顯示程序內容
11 ALARM 顯示發生警報內容或代碼
12 POS 顯示坐標
13 DGONS PARAM 顯示自我診斷及參數功能
14 RESET 返回 停止
15 CURSOR 光標上下移動
16 PAGE 上下翻頁
17 O 程序號碼由 O0001~O9999
18 N 順序號碼由N0001~N9999
19 G 準備功能代碼
20 X 坐標軸運動方向指令
21 Y 坐標軸運動方向指令
22 Z 坐標軸運動方向指令
23 H 長度補償功能代碼
24 F 進給(FEED)指令
25 R 圓弧半徑指令
26 M 輔助功能指令
27 S 主軸指速指令
28 T 刀具號碼
29 D 半徑補償功能代碼
30 I . J .K 圓弧起點至圓弧中心距離(分別在X,Y,Z軸上)
31 P 子程序調用代碼
32 PROGRAM PROTECT 程序記憶保護開關
33 MEMORY 自動執行程序
34 EDIT 編輯
35 MDI 手動編輯
36 SINGL BLOCK 單句執行
37 BLOCK DELET 指定不執行單句程序 (與 / 鍵共享)
38 OPT STOP 選擇性停止 (與M01碼共享)
39 DRY RUN 空運行
40 PRG TEST 不執行M.S.T.碼指令
41 CYCLE START 循環?動(執行程序)
42 CYCLE STOP 循環停止(暫停程序)
43 PRG STOP 程序停止(與M00共享)
44 HOME 返回X.Y.Z.各軸機械原?
45 JOG 手動進給(行位或切削)
46 MPG 手動??驅動器
50 HIGH 手動快速進給
51 SPDL DEC 主軸(RPM)調速
52 SPDL 100(百分號) 執行程序中Ｓ指令調速
53 SPDL CW 主軸順時鐘轉動
54 SPDL STOP 主軸停止
55 SPDL CCW 主軸逆時鐘轉動
56 SPDL INC 主軸(RPM)增速
57 Z+,Y+,X+ 機床X.Y.Z.軸往正方向移動
58 Z-,Y-,X- 機床X.Y.Z.軸往負方向移動
59 4-,4+ 機床第四軸
60 TRVRS 執行機床各軸移動指令
61 CLNT ON 供應切削液
62 CLNT OFF 停止供應切削液
63 CLNT AUTO 自動執行供應切削液
64 OVERRIDE 切削速度隨控 0--150(百分號)
65 EMERGENCY STOP 緊急停止
66 THERMAL ALARM 主軸負荷過熱報警
67 LUB ALARM 潤滑油不足報警
68 X_MIRROR IMAGE X軸鏡像加工功能
69 Y_MIRROR IMAGE Y軸鏡像加工功能
70 RAPID OVERRIDE 快速行程?控
71 DNC 直接數控：
由于外部接口設備輸入程序至數控機床，而又因子控機床本身記憶容量有限，需要執行邊讀邊做(即同時執行收取程序和執行程序指令動作)，稱為DNC操作。當完成DNC操作后，數控機床記憶是不存在的，由DNC輸入之程序。
72 BACKGROUD EDIT 背景編程：
( BG-EDIT ) 當數控機床執行自動(AUTO)加工時，可同時輸入或編寫另一程序，而不需耍停止操作。
73 MANU ABS 手動絕對值
74 PROG RSTAT 程序再起動
75 Z NEGLT 取消執行Ｚ軸指令
76 AXIS LOCK 取消執行三軸指令
77 B 第五軸
